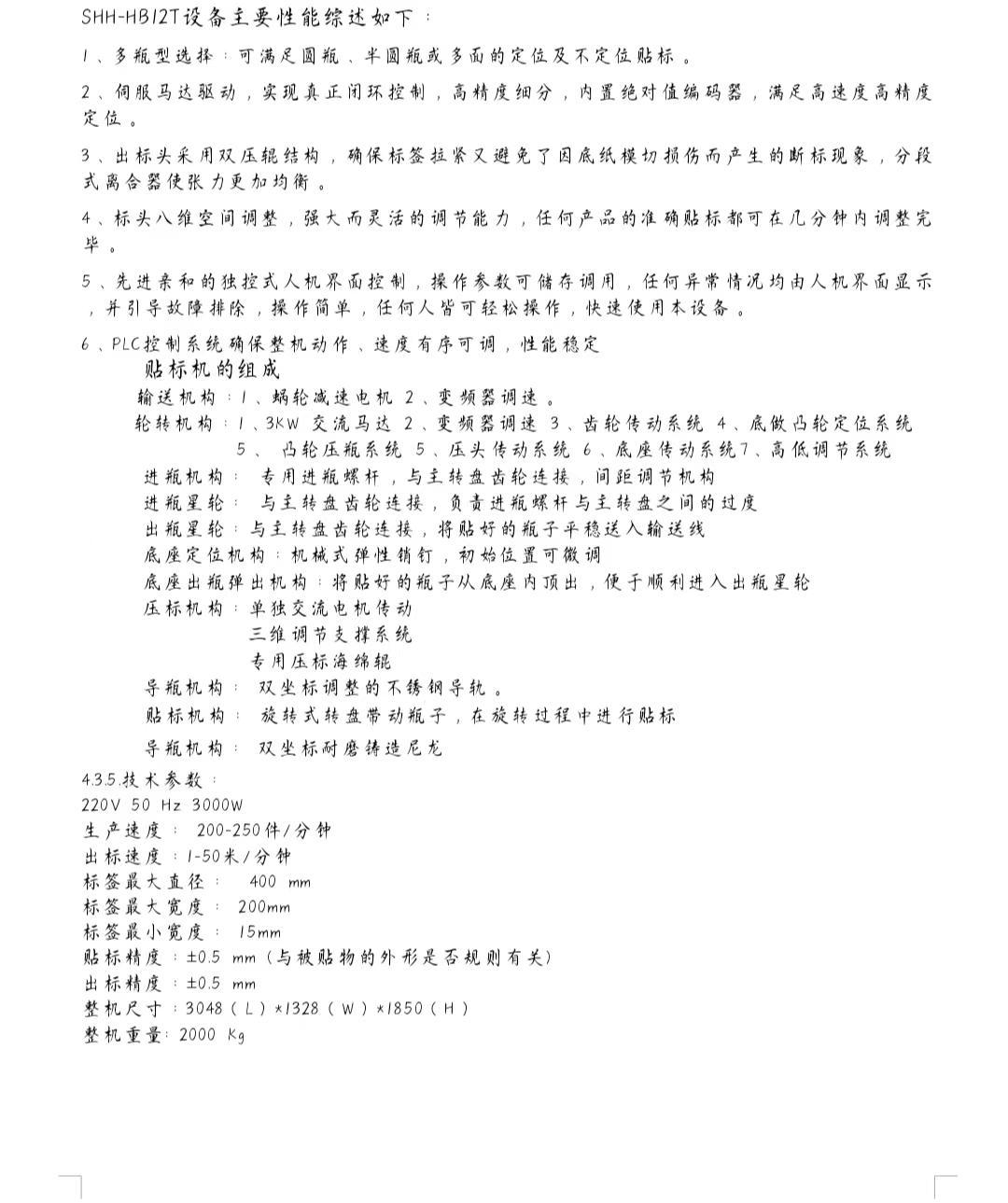

贴标机组成
输送机构:1、涡轮减速电机。 2、变频器调速。
轮转机构:1、3KW交流马达。2、变频器调速。3、齿轮转动系统。4、底座凸轮定位系统、凸轮压瓶系统。5、压头转动系统。6、底座转动系统。7高低调节系统
进瓶机构:专用进瓶螺杆与主转盘齿轮连接,间距调节机构。
进瓶星轮:与主转盘齿轮连接,负责进瓶螺杆与主转盘之间的过渡。
出瓶星轮:与主转盘齿轮连接,将贴好的瓶子平稳送入输送线。
底座定位机构:机械式弹性销钉,初始位置可微调。
底座出瓶弹出机构:将贴好的瓶子从底座内顶出,便于顺利进入出瓶星轮
压标机构:单独交流电机转动 ,三维调节支撑系统,专用压标海绵辊
导瓶机构:双坐标调整的不锈钢导轨,双坐标耐磨铸造尼龙。
贴标机构:旋转式转盘带动瓶子。在旋转过程中进行贴标。
技术参数
220V 50Hz 3000W
生产速度:200-250件/分钟
出标速度:1-50米/分钟
标签最大直径:400mm
标签最大宽度:200mm
标签最小宽度:15mm
贴标精度:±0.5mm(与被贴物的外形是否规则有关)
出标精度:±0.5mm
整机尺寸:3048(L)*1328(w)*1850(H)
整机重量:2000kg
